功能参数:

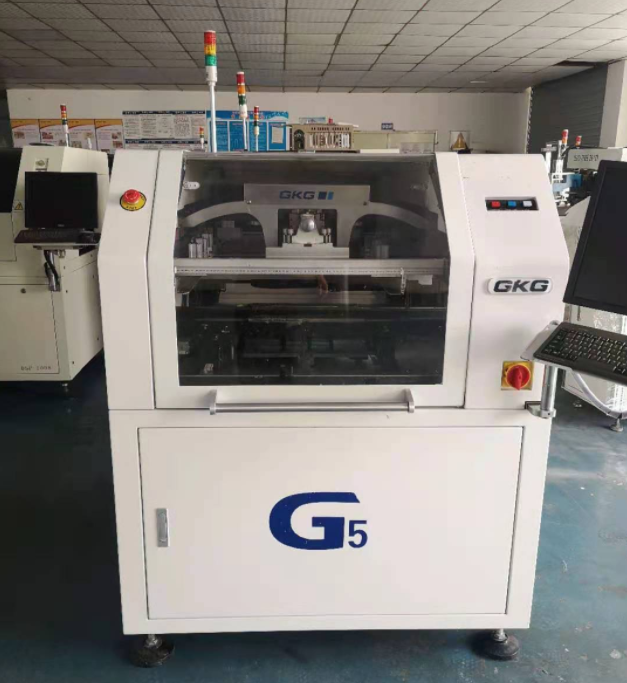

1 设备型号 GKG-G5
2 网框尺寸 420*500mm~737*737mm
3 PCB大尺寸 400*310mm
4 PCB小尺寸 50*50mm
5 PCB厚度 0.4-6mm
6 PCB翘曲量 Max.PCB对角线1%
7 传输高度 900±40mm
8 传送方向 Left-Right Right-Left Right-Right Left-Left
9 运输速度 1500mm/s(MAX),Program Control
10 传送方式 一段式运输轨道
11 PCB定位 支撑方式：磁性针顶/自动调节顶升平台 紧夹方式：独特的顶部压平上压片，边夹
12 印刷头 两个独立的马达驱动印刷头
13 刮刀压力 0-10kg（Program Control）
14 清洗方式 加强型真空吸附，干、湿、真空三种模式
15 视野区域 10.24*6.4mm
16 X,Y，θ调整 X,Y:±8mm，θ：±2°（增量0.5micro）
17 视觉系统 软件处理/上下同时成像的光路系统/1394数字相机/几何匹配定位
18 重复定位精度 ±0.01mm
19 印刷精度 ±0.025mm
20 印刷周期 ≤8.5S
21 换线时间 旧程式3mins，新程式set up 5mins.
22 主供气源 4-6kg/cm2
23 主供电源 AC:220±10%，50/60HZ 3KW
24 控制方法 PC Control
25 操作系统 windows XP
26 机器外形尺寸 1210*1530*1510mm（机器主体）
27 机器总量 Approx:1000kg
