外形尺寸： L×W×H 6000×1660×1530
重量 Approx. 2950kg
电源 "3P5W,380V 50/60Hz"
加热区数目 Top上10 ; Bottom下10
冷却区数目 上2 (Internal /内置)
有效加热长度 3892mm
启动功率 38kw
正常运行功率 11KW
启动时间 approx. 30min
温度设定范围 室温- 300℃
PCB板上/下元件可容高度 25mm
PCB宽度范围 单轨：50～490mm/双轨：50～270mm×2
运输导轨系统
高强度，低吸热硬化导轨 S
导轨数量 双导轨（双轨同速）
运输速度控制方式 变频器调速

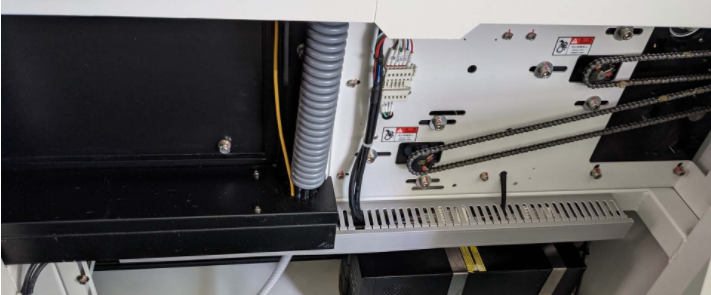

双链扣链条 防止PCB 变形卡入导轨（尤其是薄PCB，双面焊接PCB）
链条回程保护导轨 S
传送速度范围 300～2000mm/min
导轨和网带 S＋S
传送高度 900±20mm
导轨宽度调整方式 电动+手动
润滑油自动加注 Standard
导轨固定端 1、4边固定，2、3边活动
PCB传送方向 左至右
加热部分
热风马达 高可靠性热风马达，转速CPK≥1.33
回风方式 前后为主，左右为辅。四面回风方式。
温度控制方式 PID+SSR
温度参数循环自动控制 S
热风控制方式 变频器调速（预热，冷却分开调整）
热风分速调整范围 Min: 30Hz ; Max: 50Hz
排风管排气量 10 M3/min x 2 set套
吹风设计 小风速风轮。
设定温度控制精度 ±1℃
升温斜率 0-3℃/每秒
冷却区及助焊剂回收
冷却区冷却效率 "以劲拓的测试PCB（200x300x1.6)，无铅曲线设定，链速800mm/min,空气型设备：约3～5℃/秒"
冷却方式 空气冷却
助焊剂回收系统 S
加热区数量 上10/下10
冷却区数量 上2冷却区
控制系统
控制电脑 商业电脑+ 17’液晶显示器
PLC系统 麦科米特
温控系统 麦科米特
DOS操作系统 正版Windows 10
控制方式 PLC+PID闭环控制
UPS后备电源供应器 S
PCB计数功能 S
三种操作模式:运行/演示/编辑 S
在线编辑功能 S
电动打开上温区盖 S
温度曲线测试线 4条X6000mm
硬件部分
整流板 镀锌板
变频器数量 2个
高温保温棉厚度 50mm
导轨 硬化处理+不锈钢链条
传输网带 不锈钢网带
