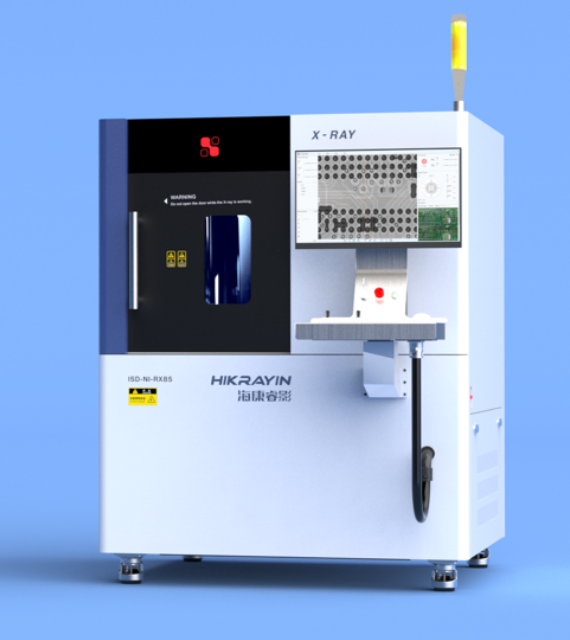

X-Ray智能离线缺陷检测设备
0571-86775712
  • 概述

    智能离线AXI检测设备，集现代无损检测、计算机软件技术、图像采集处理技术、机械传动技术及AI算法为一体，可实现物体内部结构的缺陷检测，实时观测产品高清检测图像，判定内部是否存在缺陷及缺陷类型和等级，同时可以根据用户定制需求，AI算法能进行缺陷的自动判定，保证评定的准确性和客观性。




    技术参数


    订单型号ISD-NI-RX85-A09
    射线源封闭式（原装进口）
    90kV
    0-200uA
    8W
    5μm
    成像单元85μm
    1536×1536
    130mm*130mm
    5.8LP/mm
    16bit
    整机参数1250mm(L)*1300mm(W)*1600mm(H)
    1000KG
    550W
    AC 220V 50/60Hz
    10-35℃
    符合CE认证
    运动控制系统540mm×540mm
    500mm×400mm
    ≤10kg
    摇杆、鼠标和键盘三联动
    旋转摆臂最大60°
    软件系统全新一代Raytina图像增强引擎，使得X-Ray的成像变得更加清晰
    可以对距离，角度，圆，面积，曲率，爬锡比进行测量并且可以自由插入文字
    快速识别BGA焊球并自动计算空洞比，调参少，抗干扰能力强，准确度高
    双击画面居中功能，方便人员作业
    支持X光、可见光同步标注，多种直观标注图标，方便缺陷分类，复判
    倾斜操作或倾斜状态下缩放时，目标物图像自动跟随
    根据产品特点、最佳测试效果、进行参数模板的导出保存、调用
    可轻松实现多点跑位检测，编程简单，多种编程方式
    具有二级权限管理系统，操作员和管理员权限；
    检测系统集成了AI检测功能，通过CNC自动跑位，AI算法自动判别缺陷，软件界面上直观呈现算法判别结果，自动存储图像和检测报表。
    加持AI智能算法，检测虚焊、连焊、气泡、异物、缺器件等缺陷，支持特殊检测场景的算法定制
    检测结果实时显示，数据和照片实时上传MES或数据库
    产品不良率和数量自动统计展示
    自研自动扫码技术，准确率高，适应性强，最小检测2mm的二维码
    产品检测完成后，可对结果进行复判；
    导航系统500万像素相机，画面高清，视觉操作体验感好
    一步精准到位，方便快速的移动到检测点
    最大可进行4倍视野放大
    计算机CPU i5-6500/内存16G
    Windows10 64位
    24英寸2K显示器
    辐射安全整机辐射等级符合国际标准，整机表面所测试射线剂量当量率＜1uSv/hr；
    安全互锁功能，开门位置均设置限位开关，门开启时，射线源即自动断电；
    射线源自动保护功能设备无操作，5分钟后射线源即自动断电，进入保护状态。
    采用状态指示灯指示射线源工作状态；
